À ce jour, LINWIN est le SEUL partenaire Certified Excellence Partner Bosch Rexroth spécialisé en Technique Linéaire en France, garantissant à ses clients un niveau d'expertise reconnu directement par le fabricant.
Depuis 2020, LINWIN est Certified Excellence Partner Bosch Rexroth en Technique Linéaire, une certification qui distingue les partenaires répondant aux plus hauts standards de qualité, de compétence technique et de service.
Cette reconnaissance témoigne de notre capacité à accompagner nos clients à chaque étape de leurs projets :
- Conseil et dimensionnement technique
- Sélection des composants adaptés
- Solutions sur mesure
- Stock disponible en France
- Découpe et usinage dans notre atelier en Normandie
- Accompagnement avant et après-vente
Depuis plus de 225 ans, Bosch Rexroth développe des solutions innovantes pour l’industrie. Reconnue mondialement pour son expertise en automatisation et en technologies de mouvement, l’entreprise est aujourd’hui une référence incontournable dans le domaine de la Technique Linéaire.
Grâce à plusieurs décennies d’innovation, Bosch Rexroth propose une gamme complète de composants et de systèmes destinés aux applications les plus exigeantes :
- Guidages linéaires à billes et à rouleaux
- Vis à billes de précision
- Guidages sur arbres
- Douilles à billes
- Tables et modules linéaires
- Systèmes mono-axes et multi-axes
- Solutions de manutention et d’automatisation
Ces technologies équipent des secteurs de pointe tels que la robotique, les machines spéciales, les machines-outils, les lignes d’assemblage, les semi-conducteurs, le médical ou encore l’industrie agroalimentaire.
Abres et Douilles
Les arbres et douilles à billes offrent un guidage linéaire précis, fluide et silencieux, adapté à de nombreuses applications industrielles. Disponibles en différentes configurations (ouverts ou fermés, avec ou sans bride, versions inox ou standard), ils garantissent une longue durée de vie, une faible friction et une grande vitesse de fonctionnement. Leur conception permet également de compenser les défauts d’alignement tout en assurant une installation simple et économique.
Caractéristiques techniques
- Différentes versions : fermées, ouvertes, à bride, avec ou sans circlips, racleurs et joints longitudinaux
- Montage : avec ou sans boîtier
- Température d’utilisation : jusqu’à +200 °C (selon les versions)
- Lubrification : huile ou graisse
- Versions disponibles : standard ou résistantes à la corrosion
Les + des arbres et douilles Bosch Rexroth
- Longue durée de vie grâce à des matériaux de haute qualité.
- Faible coefficient de frottement pour un fonctionnement fluide et silencieux.
- Compensation des défauts d’alignement et des déviations de l’arbre.
- Installation simple, rapide et économique.
- Large choix de diamètres, de versions et d’accessoires.
- Solutions adaptées aux environnements exigeants, y compris en version inox ou résistante à la corrosion.
- Conviennent parfaitement aux applications d’automatisation, de manutention, de machines spéciales, de conditionnement et de technologies médicales.

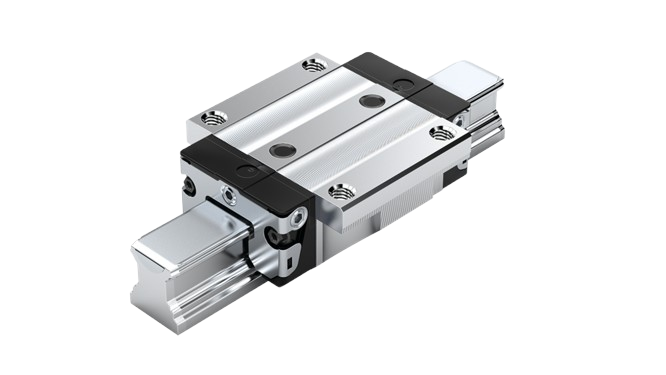

Guidage à billes
Les guidages à billes Bosch Rexroth sont conçus pour garantir des mouvements linéaires précis, rapides et fiables, même dans les applications industrielles les plus exigeantes. Reconnus pour leur grande rigidité, leur faible coefficient de frottement et leur longue durée de vie, ils offrent d’excellentes performances en automatisation, robotique, machines-outils, manutention et machines spéciales. Grâce à leur conception modulaire, ils s’intègrent facilement à tous types d’installations tout en réduisant les coûts de maintenance. Bosch Rexroth propose également différentes classes de précision, de précharge et de nombreux accessoires pour répondre aux exigences de chaque application.
Caractéristiques techniques
- Charge dynamique : 3 900 N à 223 000 N
- Vitesse maximale : 3 à 10 m/s
- Accélération maximale : 250 à 500 m/s²
- Lubrification : huile ou graisse
- Température d’utilisation : 0 °C à +80 °C
Les + des guidages à billes Bosch Rexroth
- Excellente précision de guidage et grande rigidité.
- Faible frottement pour un fonctionnement fluide et silencieux.
- Capacités de charge élevées dans les quatre directions principales.
- Longs intervalles de lubrification pour une maintenance réduite.
- Large choix de tailles, versions et niveaux de précision.
- Compatibilité avec de nombreux accessoires (racleurs, joints, systèmes de mesure, unités de freinage et de serrage).
- Solution idéale pour les applications à haute dynamique et à forte répétabilité

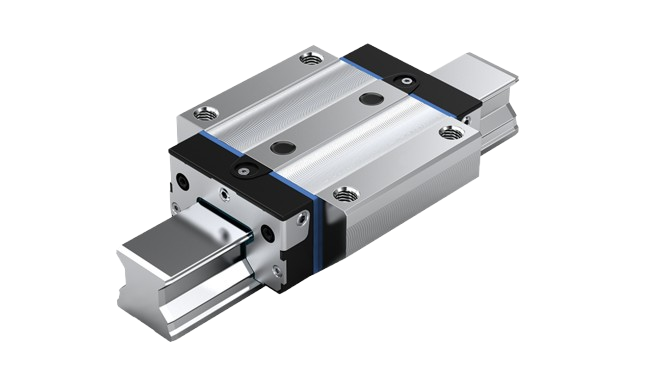

Guidage à rouleaux
Les guidages à rouleaux Bosch Rexroth sont conçus pour les applications nécessitant des capacités de charge très élevées, une rigidité maximale et une précision exceptionnelle. Grâce à leurs rouleaux cylindriques, ils offrent une surface de contact plus importante que les guidages à billes, garantissant ainsi une excellente reprise des efforts, une grande stabilité et une durée de vie prolongée. Idéals pour les machines-outils, les centres d’usinage, les presses, les équipements de manutention et les applications à fortes sollicitations, ils assurent un déplacement fluide et fiable, même dans les conditions les plus exigeantes. Les guidages à rouleaux Bosch Rexroth sont disponibles en plusieurs tailles, classes de précision et niveaux de précharge afin de répondre parfaitement aux besoins de chaque application.
Caractéristiques techniques
- Charge dynamique : 3 900 N à 223 000 N
- Vitesse maximale : 3 à 10 m/s
- Accélération maximale : 250 à 500 m/s²
- Lubrification : huile ou graisse
- Température d’utilisation : 0 °C à +80 °C
Les + des guidages à rouleaux Bosch Rexroth
- Très grande capacité de charge grâce au contact linéaire des rouleaux.
- Rigidité exceptionnelle pour les applications de haute précision.
- Excellente précision de positionnement et grande répétabilité.
- Faible frottement pour un fonctionnement fluide et silencieux.
- Longs intervalles de maintenance grâce à une lubrification optimisée.
- Large gamme de dimensions, de précharges et de classes de précision.
- Solution idéale pour les machines-outils, l’automatisation industrielle, les presses, la robotique et les applications à fortes charges.

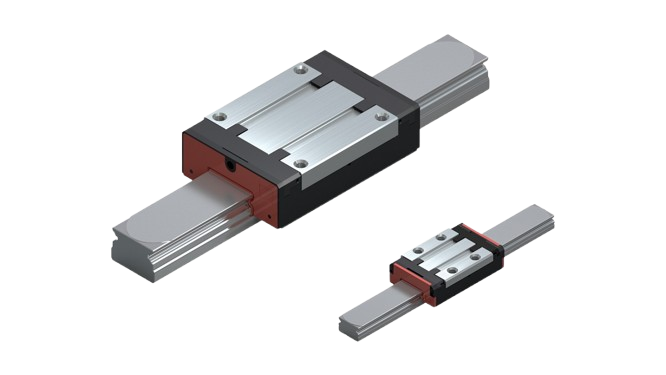

Guidages miniatures
Les guidages miniatures Bosch Rexroth sont spécialement conçus pour les applications nécessitant une très grande précision dans un encombrement réduit. Compacts, légers et robustes, ils garantissent un déplacement fluide, silencieux et hautement répétable, même à des vitesses élevées. Grâce à leur excellente rigidité et à leur faible coefficient de frottement, ils sont particulièrement adaptés aux équipements de précision tels que les appareils médicaux, les machines de mesure, les systèmes d’automatisation, les semi-conducteurs, l’optique et les petites machines spéciales. Disponibles en plusieurs tailles et configurations, ils répondent aux exigences des applications les plus exigeantes en matière de précision et de fiabilité.
Caractéristiques techniques
- Tailles disponibles : 7 à 15
- Charge dynamique : 860 N à 7 900 N
- Vitesse maximale : 3 m/s
- Accélération maximale : 250 m/s²
- Lubrification : huile ou graisse
- Température d’utilisation : -10 °C à +80 °C
Les + des guidages miniatures Bosch Rexroth
- Format compact pour les espaces d’installation réduits.
- Excellente précision de guidage et grande répétabilité.
- Déplacement fluide et silencieux grâce à un faible coefficient de frottement.
- Rigidité élevée malgré un encombrement minimal.
- Longue durée de vie et maintenance réduite.
- Plusieurs tailles, précharges et classes de précision disponibles.
- Solution idéale pour les équipements médicaux, l’électronique, les semi-conducteurs, les appareils de mesure, l’optique et les systèmes d’automatisation de haute précision.

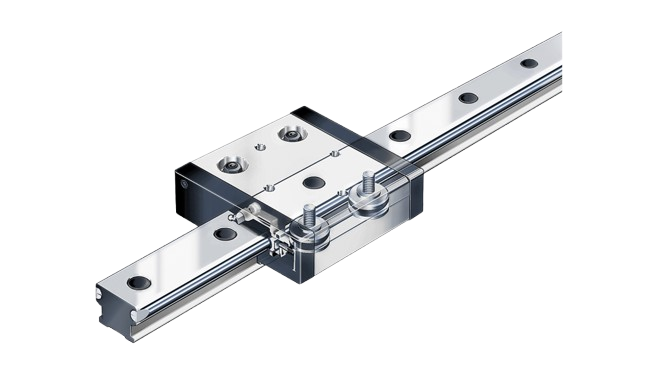

Guidages à galets
Les guidages à galets Bosch Rexroth sont conçus pour offrir des déplacements linéaires rapides, précis et particulièrement silencieux. Grâce à leur technologie à galets, ils assurent un roulement fluide avec un très faible niveau de frottement, tout en garantissant une excellente résistance à l’usure. Leur conception robuste permet de réaliser des courses importantes et de supporter des vitesses élevées, ce qui en fait une solution idéale pour les applications de manutention, les portiques, les machines d’emballage, les systèmes d’automatisation et les équipements industriels nécessitant de longs déplacements. Leur maintenance réduite et leur grande fiabilité en font une solution performante pour les environnements de production exigeants.
Caractéristiques techniques
- Tailles disponibles : 20 à 52
- Longueur maximale des rails : jusqu’à 7 m
- Vitesse maximale : 10 m/s
- Accélération maximale : 50 m/s²
- Lubrification : huile ou graisse
- Température d’utilisation : -20 °C à +80 °C
Les + des guidages à galets Bosch Rexroth
- Déplacement particulièrement fluide, silencieux et précis.
- Très faibles frottements pour des performances élevées.
- Longues courses grâce à des rails pouvant atteindre 7 mètres.
- Excellente résistance à l’usure et longue durée de vie.
- Maintenance réduite et fonctionnement fiable.
- Montage simple et réglage précis des galets.
- Solution idéale pour les portiques, systèmes de manutention, machines d’emballage, lignes de production, automatisation industrielle et applications à grande vitesse.

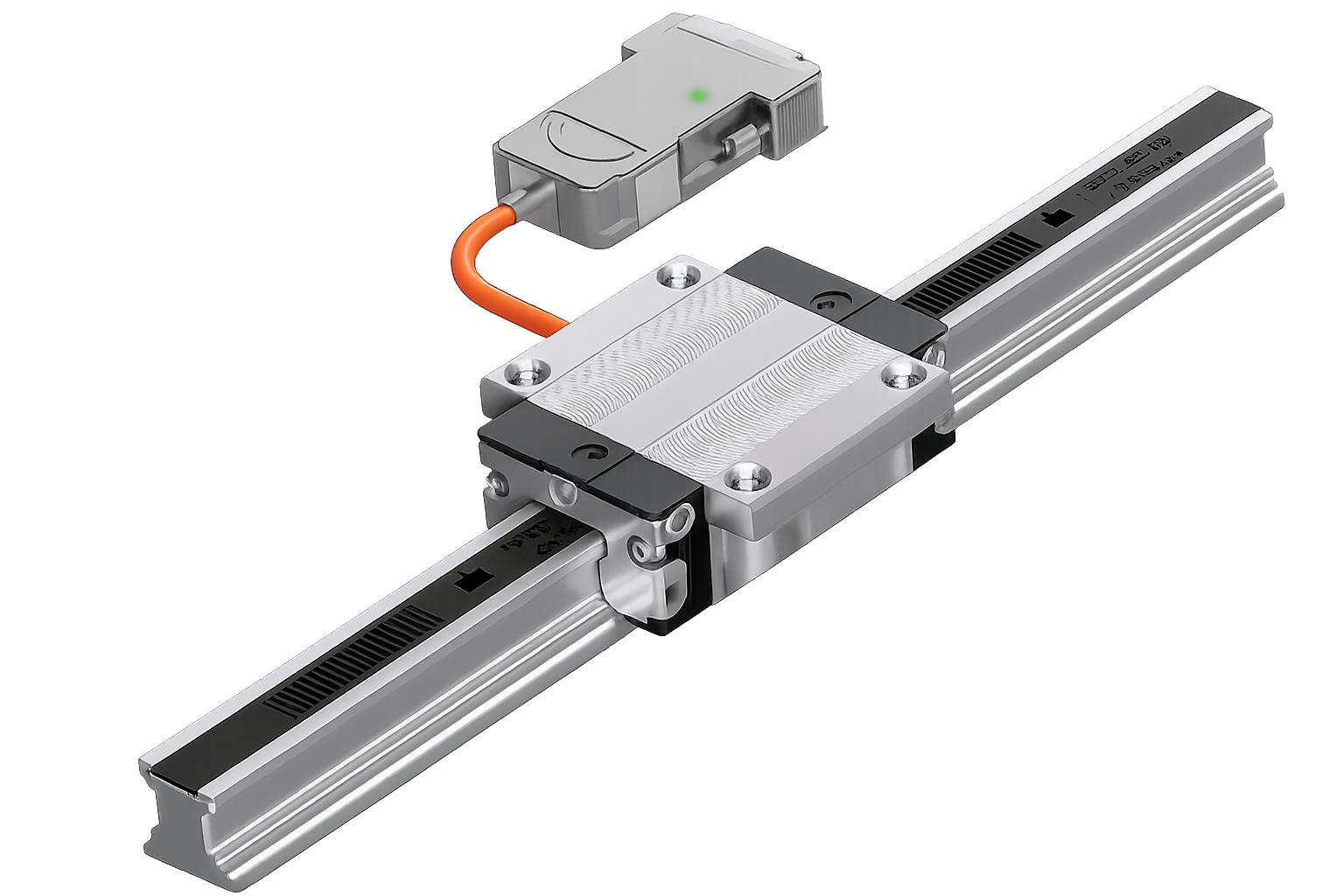

Système de mesure intégré IMS Bosch Rexroth
Le système de mesure intégré IMS (Integrated Measuring System) Bosch Rexroth est une solution de mesure absolue intégrée directement dans les guidages linéaires. Il permet de mesurer avec une très grande précision la position du chariot, sans nécessiter de règle de mesure externe. Compact et parfaitement protégé contre les agressions extérieures, l’IMS réduit les temps de montage, simplifie la conception des machines et améliore leur fiabilité. Il est particulièrement adapté aux machines-outils, aux systèmes d’automatisation, à la robotique, aux équipements de mesure et aux applications exigeant une précision maximale.
Caractéristiques techniques
- Système de mesure : absolu, intégré au guidage
- Technologie : sans contact
- Mesure directement intégrée dans le rail
- Haute précision de positionnement
- Compatible avec les guidages à billes et à rouleaux Bosch Rexroth
- Protection élevée contre la poussière, les copeaux et les projections de liquide
- Maintenance réduite
Les + du système IMS Bosch Rexroth
- Mesure de position absolue sans système externe.
- Intégration complète dans le guidage pour un encombrement minimal.
- Excellente précision et grande répétabilité.
- Installation rapide et simplifiée grâce à la suppression des règles de mesure externes.
- Haute résistance aux environnements industriels exigeants.
- Réduction des coûts de montage et de maintenance.
- Solution idéale pour les machines-outils, la robotique, les équipements de précision, les systèmes de manutention et les lignes d’automatisation nécessitant un positionnement fiable et précis.

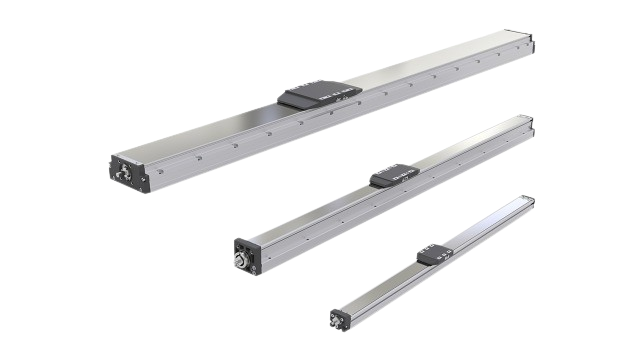

Modules SMS Bosch Rexroth
Les modules SMS Bosch Rexroth (Small Modules Screw) sont des axes linéaires compacts entraînés par vis à billes, spécialement conçus pour les applications nécessitant un positionnement précis sur des courses courtes à moyennes. Leur conception robuste et leur faible encombrement permettent une intégration simple dans les machines automatisées tout en garantissant une excellente rigidité, une grande répétabilité et une longue durée de vie. Les modules SMS sont particulièrement adaptés aux opérations de manipulation, d’assemblage, de dosage, de contrôle et aux systèmes de pick-and-place.
Caractéristiques techniques
- Entraînement : vis à billes de précision
- Structure : compacte et rigide
- Guidage : guidage linéaire à billes intégré
- Courses : nombreuses longueurs disponibles
- Maintenance réduite grâce à une lubrification optimisée
- Montage simple et intégration rapide dans les machines
Les + des modules SMS Bosch Rexroth
- Positionnement très précis et excellente répétabilité.
- Conception compacte pour les espaces d’installation réduits.
- Grande rigidité pour une précision optimale.
- Fonctionnement fluide et silencieux.
- Solution prête à intégrer, réduisant le temps de conception.
- Fiabilité élevée et longue durée de vie.
- Idéal pour les applications d’automatisation, de robotique, de machines spéciales, d’assemblage, de contrôle qualité et de manutention légère.

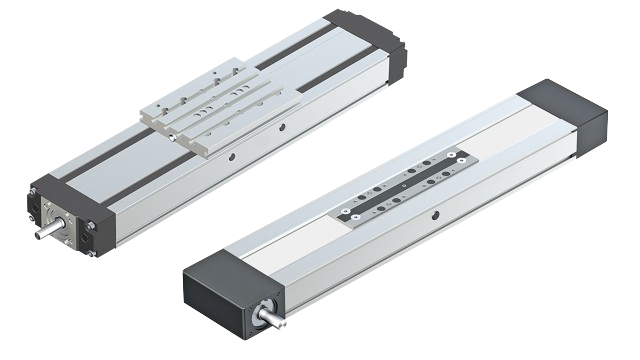

Modules compacts CKK / CKR Bosch Rexroth
Les modules compacts CKK et CKR Bosch Rexroth sont des axes linéaires prêts à l’emploi, conçus pour offrir un excellent compromis entre compacité, précision et performances. Dotés de deux guidages à billes intégrés, ils garantissent une grande rigidité, une excellente répétabilité et un fonctionnement fluide, même à haute vitesse. Le CKK est entraîné par vis à billes pour un positionnement de très haute précision, tandis que le CKR est entraîné par courroie crantée pour des déplacements rapides sur de longues courses. Ces modules sont particulièrement adaptés aux systèmes d’automatisation, aux robots cartésiens, aux machines spéciales, aux opérations de manutention et aux lignes d’assemblage.
Caractéristiques techniques
- Entraînement CKK : vis à billes de précision
- Entraînement CKR : courroie crantée
- Courses disponibles : jusqu’à 10 000 mm (selon le modèle)
- Vitesse maximale : jusqu’à 5 m/s
- Excellente répétabilité :
- CKK : jusqu’à ± 0,005 mm
- CKR : jusqu’à ± 0,05 mm
- Deux guidages à billes intégrés pour une rigidité maximale
- Disponibles avec motorisation et système de commande en solution complète
Les + des modules compacts CKK / CKR Bosch Rexroth
- Solution compacte, prête à monter et facile à intégrer.
- Grande rigidité grâce aux deux guidages linéaires intégrés.
- CKK : idéal pour les applications nécessitant une très haute précision de positionnement.
- CKR : idéal pour les longues courses et les déplacements à grande vitesse.
- Fonctionnement fluide, silencieux et fiable.
- Faible maintenance grâce à une lubrification centralisée.
- Compatibles avec les systèmes multiaxes et les robots cartésiens.
- Solution idéale pour l’automatisation industrielle, la robotique, les machines spéciales, les lignes d’assemblage, les systèmes de manutention et les applications à haute cadence.

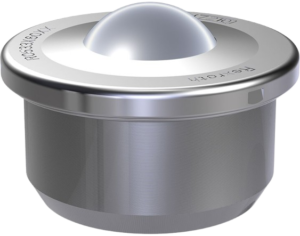

Billes porteuses Bosch Rexroth
Les billes porteuses Bosch Rexroth sont conçues pour assurer le déplacement multidirectionnel de charges avec un minimum d’effort. Elles constituent une solution idéale pour les systèmes de convoyage, les tables de transfert, les postes d’assemblage et les lignes de conditionnement. Grâce à leur conception robuste et à leur faible résistance au roulement, elles garantissent un transfert fluide, précis et fiable, même sous des charges importantes. Disponibles dans de nombreuses dimensions et matériaux, elles s’adaptent aussi bien aux environnements industriels standards qu’aux applications exigeantes, y compris en présence de poussière, d’humidité ou en salle blanche.
Caractéristiques techniques
- Diamètres disponibles : de 8 à 120 mm
- Vitesse de déplacement : jusqu’à 2 m/s
- Température d’utilisation : -30 °C à +100 °C
- Montage : par emmanchement, collage, bague de tolérance ou griffes à ressort
- Versions disponibles : acier, inox, bille plastique, avec ou sans bague de tolérance
Les + des billes porteuses Bosch Rexroth
- Déplacement multidirectionnel fluide avec un très faible coefficient de frottement.
- Capacités de charge élevées pour les applications industrielles.
- Fonctionnement dans toutes les positions de montage (verticale, horizontale ou inclinée).
- Joints en feutre imprégnés d’huile assurant une protection efficace contre les impuretés.
- Large choix de dimensions et de matériaux pour répondre à chaque application.
- Installation simple et maintenance réduite.
- Solution idéale pour les convoyeurs, tables de transfert, postes d’assemblage, machines d’emballage, systèmes de manutention et lignes de production.

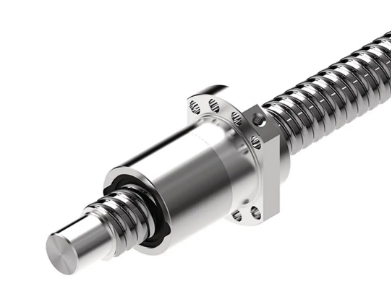

Entraînements à vis Bosch Rexroth
Les entraînements à vis Bosch Rexroth permettent de transformer un mouvement de rotation en mouvement linéaire avec précision, fiabilité et rendement élevé. Ils sont particulièrement adaptés aux applications nécessitant un positionnement précis, une excellente répétabilité et une transmission efficace des efforts. Selon les besoins de l’application, Bosch Rexroth propose différentes solutions : vis à billes, vis à rouleaux satellites et vis trapézoïdales.
Caractéristiques techniques
- Type d’entraînement : vis à billes, vis à rouleaux satellites ou vis trapézoïdales
- Fonction : transformation du mouvement rotatif en mouvement linéaire
- Applications : positionnement, levage, déplacement, dosage, réglage, automatisation
- Avantages : précision, rendement élevé, rigidité, fiabilité et longue durée de vie
- Lubrification : huile ou graisse selon les versions
Les + des entraînements à vis Bosch Rexroth
- Très bonne précision de positionnement.
- Rendement élevé pour limiter les pertes d’énergie.
- Grande capacité de charge selon le type de vis choisi.
- Mouvement fluide et régulier.
- Longue durée de vie et maintenance réduite.
- Large choix de diamètres, pas, écrous et accessoires.
- Solution idéale pour les machines-outils, presses, axes verticaux, automatisation, robotique, machines spéciales et équipements de production.

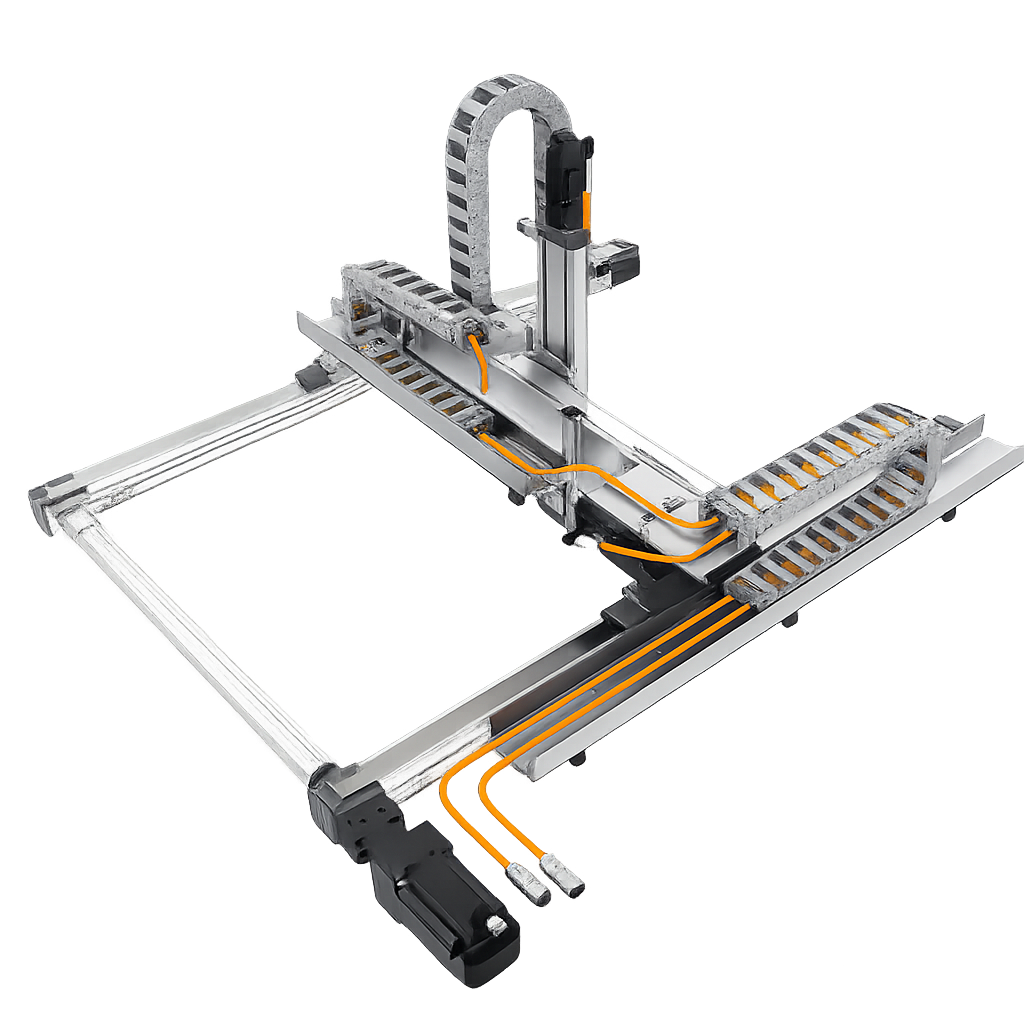

Systèmes multi-axes Bosch Rexroth
Les systèmes multi-axes Bosch Rexroth sont des solutions complètes de manutention et de positionnement permettant de réaliser des mouvements sur 2, 3 ou plusieurs axes avec une grande précision. Composés de modules linéaires Bosch Rexroth et configurables selon les besoins, ils offrent une excellente rigidité, une dynamique élevée et une intégration rapide dans les installations industrielles. Prêts à être motorisés et pilotés, ils constituent une solution idéale pour les applications de pick-and-place, de manutention, d’assemblage, de palettisation, de dosage ou encore de robotique cartésienne.
Caractéristiques techniques
- Configuration : 2 axes, 3 axes ou portiques multi-axes
- Axes disponibles : entraînement par courroie crantée ou vis à billes
- Courses : configurables selon l’application
- Vitesse maximale : jusqu’à 5 m/s
- Accélération maximale : jusqu’à 50 m/s²
- Capacité de charge : adaptée aux applications légères comme aux charges importantes
- Motorisation : compatible avec les servomoteurs et solutions d’automatisation Bosch Rexroth
Les + des systèmes multi-axes Bosch Rexroth
- Solution complète, prête à intégrer et entièrement configurable.
- Très haute précision de positionnement et excellente répétabilité.
- Grande rigidité pour garantir des performances constantes.
- Déplacements rapides et fluides grâce aux technologies Bosch Rexroth.
- Large choix de configurations selon les courses, les charges et les cadences.
- Réduction du temps de conception et de montage.
- Compatible avec les systèmes d’automatisation ctrlX AUTOMATION et les servomoteurs Bosch Rexroth.
- Solution idéale pour les robots cartésiens, la manutention, le pick-and-place, l’assemblage automatisé, les machines spéciales, l’emballage et les lignes de production.
